Cinghie Trapezoidali

Come calcolare la lunghezza (o meglio, sviluppo) di una cinghia trapezoidale?

Solitamente si riesce a leggere la lunghezza della cinghia trapezoidale direttamente dalla stampigliatura riportata su di essa.

Se non è possibile leggere il codice della cinghia, per esempio perché troppo usurata, è possibile procedere alla misurazione manuale e calcolare lo sviluppo secondo le tabelle riportate più avanti.

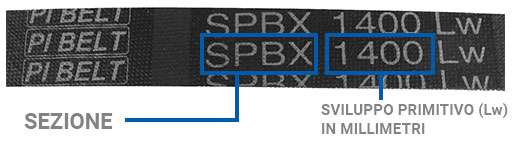

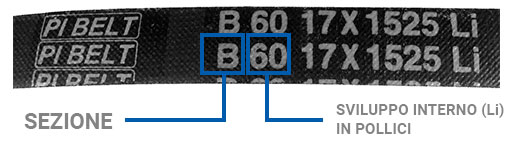

Bisogna sapere che per le per le cinghie trapezoidali classiche viene indicato lo sviluppo interno come riferimento standard, mentre per le cinghie trapezoidali strette, con prefisso SP o XP, viene solitamente indicato lo sviluppo primitivo.

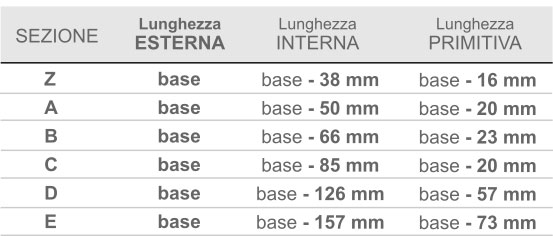

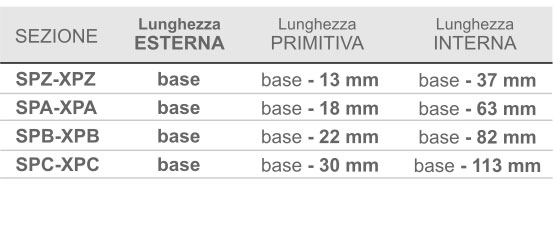

Per sapere quanto è lunga una cinghia è sufficiente misurare la LUNGHEZZA ESTERNA manualmente, rilevando la misurazione in millimetri, per poi calcolare la lunghezza interna o quella primitiva partendo dalle indicazioni delle tabelle sottostanti.

Dopo aver misurato la lunghezza esterna, solitamente più pratica e veloce da rilevare, è sufficiente sottrarre o aggiungere i valori indicati in tabella al valore rilevato in millimetri, per avere lo sviluppo effettivo.

Per effettuare la misurazione pratica della lunghezza della tua cinghia, puoi utilizzare l'apposito misuratore, un metro o più facilmente puoi utilizzare un comune spago da imballaggi.

Ricorda che è da considerare normale, durante la misurazione manuale, avere un margine d'errore di circa 5 mm.
