Boccole e manicotti a ricircolo di sfere

THK, bussole e manicotti a sfere lineari LM

Il manicotto a sfere è un sistema lineare che, abbinato a un albero cilindrico LM, consente di eseguire movimenti rettilinei con attrito minimo, garantendo un moto preciso, regolare e scorrevole. Grazie a queste caratteristiche, rappresenta una soluzione ideale per applicazioni che richiedono elevata accuratezza e affidabilità nel posizionamento.

La boccola lineare LM è composta da un manicotto con canalette disposte a semicircolo, all’interno delle quali scorrono le sfere portanti. Queste sono guidate in sequenza da un fermo integrato nel dado, che ne assicura lo scorrimento uniforme lungo la direzione longitudinale dell’albero.

Realizzata in acciaio per cuscinetti ad alto tenore di carbonio, sottoposto a trattamento termico e successiva rettifica interna ed esterna, la boccola garantisce elevata durezza, resistenza all’usura e lunga durata operativa.

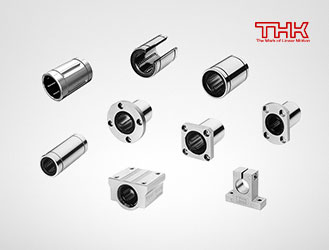

Boccole e Manicotti a ricircolo di sfere THK

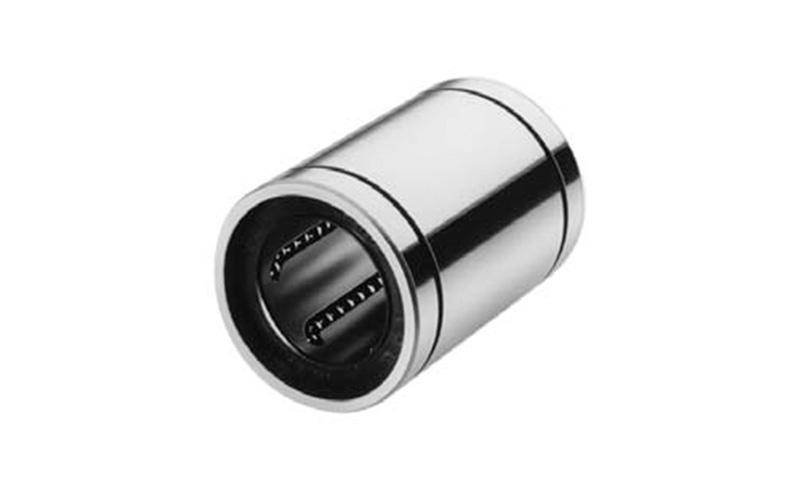

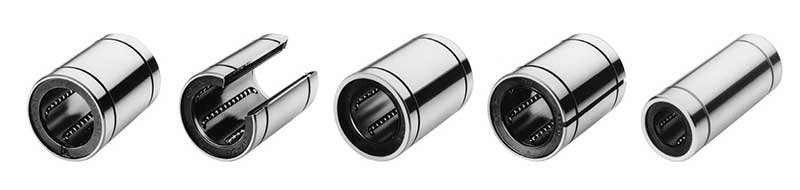

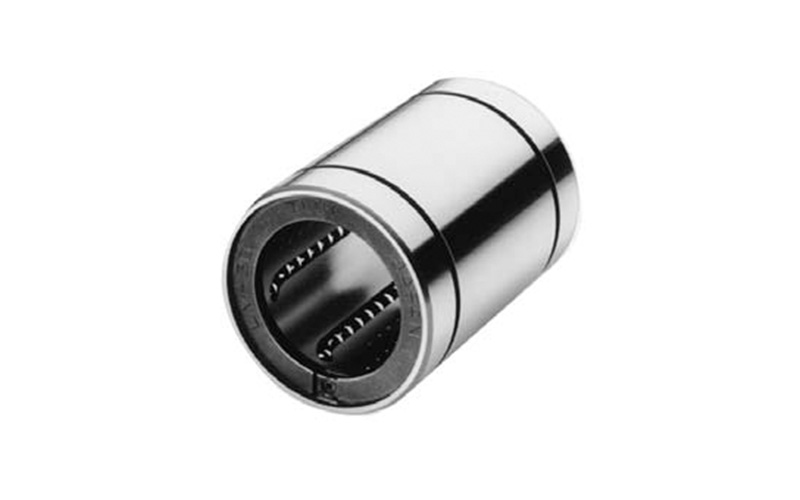

Manicotti lineari a ricircolo di sfere

Serie LM, LM-GA, LM-MG, LME, LM-L

Questi modelli di manicotto lineare, di forma cilindrica, presentano una superficie semplice e di alta precisione.

La boccola può essere utilizzata per una vasta gamma di usi e viene fornita nelle serie specificate di seguito, che sono classificate in base alle loro dimensioni.

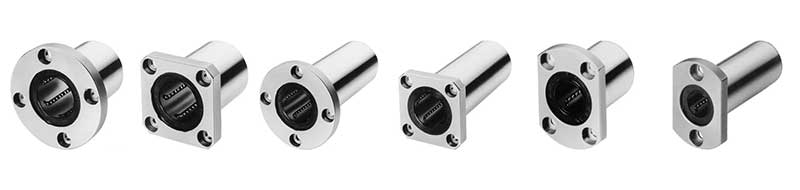

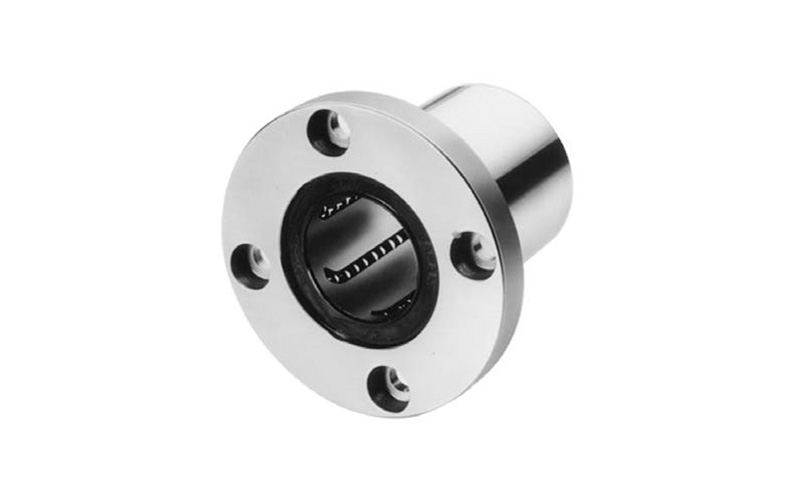

Manicotto a sfere lineare flangiato

Serie LMF, LMF-M, LMK, LMK-M, LMF-L, LMF-ML, LMK-L, LMK-ML, LMH, LMH-L

Il manicotto è integrato con una flangia. Ciò ne permette il montaggio direttamente sull’alloggiamento utilizzando viti, semplificando così l’installazione.

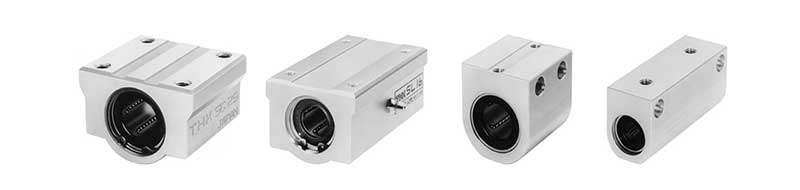

Manicotto a sfere lineare

Serie SC, SL, SH, SH-L

Poiché la struttura leggera e compatta in alluminio contiene una unità del modello LM e due unità del modello SL, è possibile montarla agevolmente fissandola alla tavola con viti.

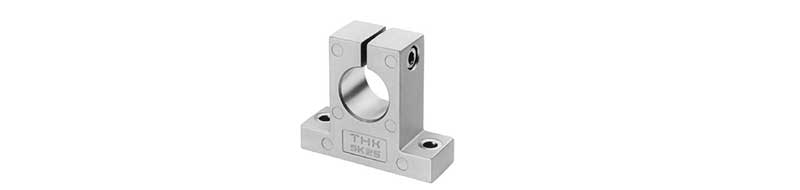

Supporto dell’albero LM

Serie SK

Un fulcro leggero in alluminio per il fissaggio dell’albero LM. Poiché la sezione di montaggio dell’albero LM presenta una fessura, il fulcro si può fissare saldamente all’albero LM, utilizzando i bulloni.
