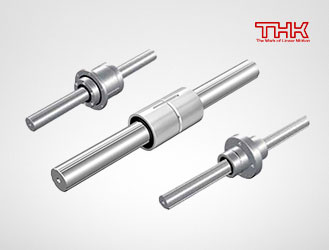

Alberi scanalati e lobati a ricircolo di sfere

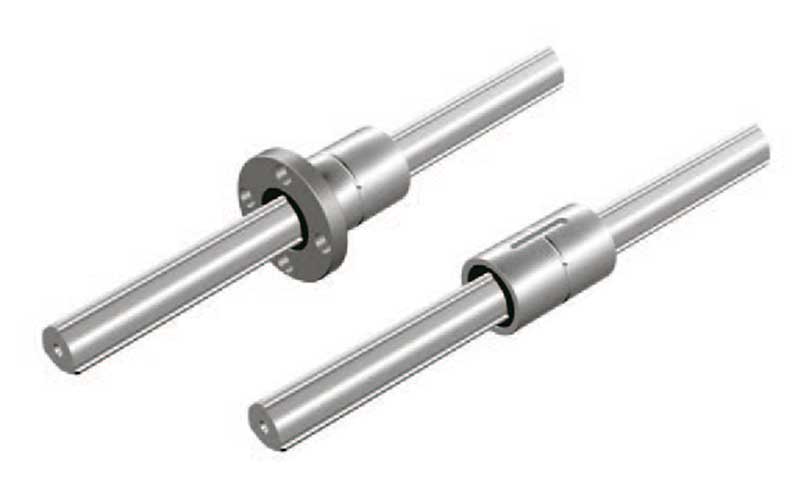

Questi modelli di alberi lobati THK, sono progettati per garantire elevata trasmissione di coppia torsionale grazie alle espansioni presenti sulla circonferenza. Il sistema di scorrimento a ricircolo di sfere assicura movimenti rapidi, fluidi e silenziosi, anche ad alte velocità, rendendoli ideali per applicazioni industriali che richiedono precisione e affidabilità.

L’albero scanalato lobato non presenta giochi angolari di inversione: il precarico delle sfere tra la chiocciola scanalata e l’albero conferisce un’elevata rigidità strutturale. La particolare configurazione prevede 3 costole equidistanti a 120°, ciascuna supportata da 2 corone di sfere, per un totale di 6 corone sotto carico, a vantaggio della precisione e della stabilità.

Il modello LBS rappresenta la versione a coppia elevata, ideale per applicazioni industriali dove sono richieste massima affidabilità e resistenza alla torsione.

Alberti lobati e scanalati a ricircolo di sfere THK Richiedi un preventivo

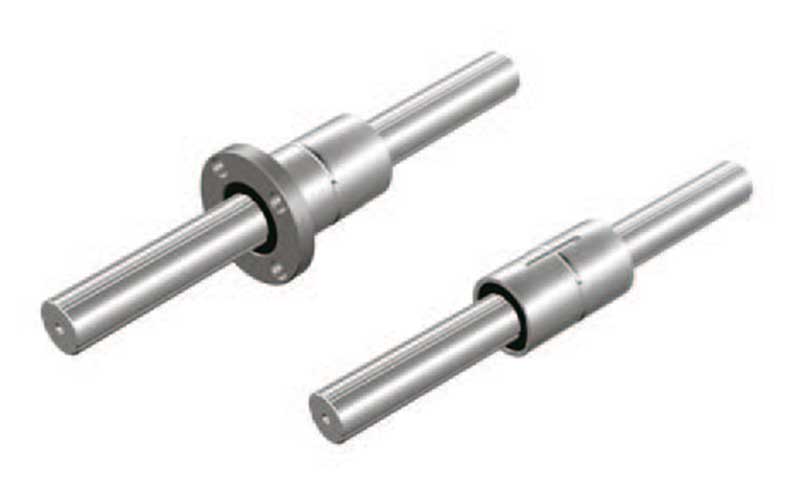

Alberi scanalati con tecnologia a ricircolo di sfere THK, una soluzione avanzata che si distingue per la facilità di lavorazione del grezzo e per la disponibilità in versione flangiata o cilindrica. Il sistema a ricircolo di sfere garantisce movimenti rapidi, fluidi e silenziosi, anche ad alta velocità, assicurando precisione e continuità operativa.

Gli alberi scanalati sono disponibili con quattro o sei file di sfere, che agiscono rispettivamente su quattro o sei piste di rotolamento, a seconda del modello. L’angolo di disposizione delle sfere, le gole ad arco circolare con raggio prossimo a quello delle sfere e il precarico applicabile permettono di eliminare il gioco angolare in rotazione e di aumentare la rigidezza del sistema. Questi componenti si caratterizzano per l’alta capacità di carico radiale e l’eccellente trasmissione del momento torcente, rendendoli ideali per applicazioni industriali esigenti.

Il modello LT è la versione a coppia media, pensata per coniugare prestazioni elevate e versatilità d’impiego.

Alberti lobati e scanalati a ricircolo di sfere THK Richiedi un preventivo

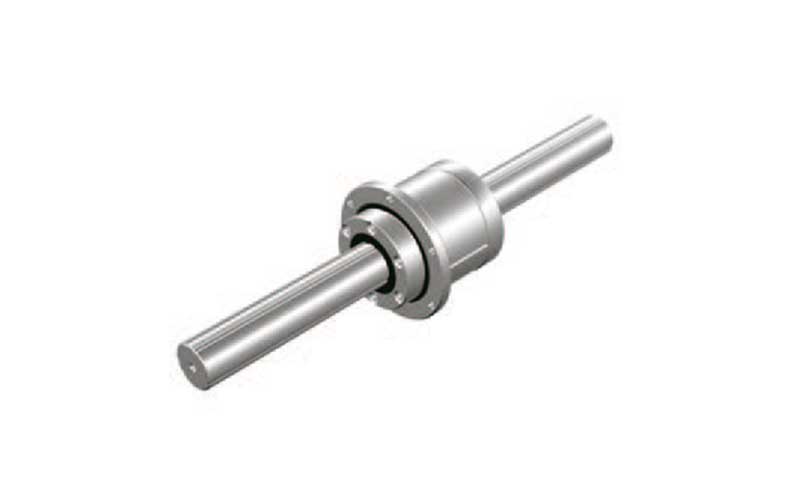

Questo modello è progettato per mantenere l’albero fisso e permettere alla chiocciola di ruotare. La chiocciola, infatti, integra un cuscinetto che consente alla parte esterna flangiata di ruotare rispetto alla parte interna fissa che effettua la traslazione.

Si tratta di una soluzione ideale quando la barra scanalata deve operare a velocità elevate o su lunghezze significative, poiché in questi casi lo scanalato può rimanere fermo o muoversi a velocità molto ridotte.

Il modello LTR è un’unità compatta a movimento rotatorio, dotata di cuscinetti di supporto integrati direttamente nella superficie esterna della chiocciola scanalata, garantendo affidabilità, rigidità e semplicità di installazione.

Alberti lobati e scanalati a ricircolo di sfere THK Richiedi un preventivo
