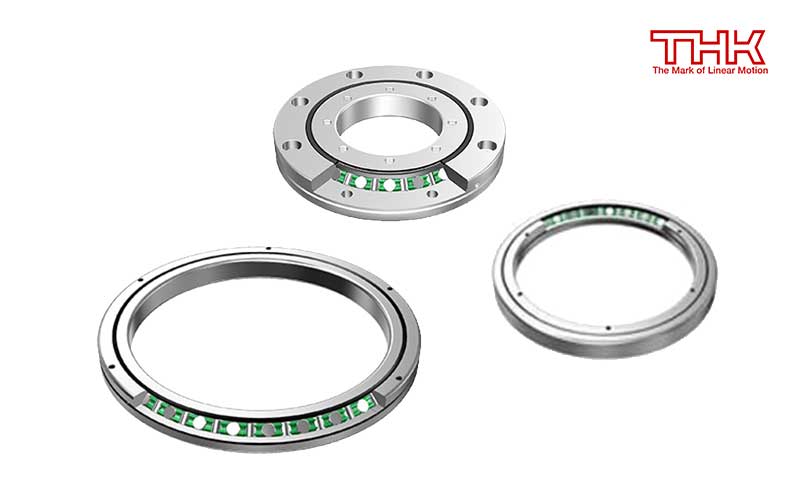

Cuscinetti a rulli incrociati THK: compattezza, rigidità e massima precisione

Grazie alla loro struttura compatta e all’elevata rigidità, i cuscinetti a rulli incrociati rappresentano la soluzione ideale per applicazioni di alta precisione come: giunti rotanti per robot industriali, tavole rotanti per macchine utensili, dispositivi di manipolazione automatica, strumentazione medicale, macchine di misura e sistemi per la produzione di semiconduttori.

Questi cuscinetti sono progettati con rulli cilindrici disposti a 90° tra loro in una pista rettificata a V e separati da spaziatori di ritenuta. Questa configurazione consente a un singolo cuscinetto di sopportare carichi radiali, assiali e coppie ribaltanti contemporaneamente, riducendo al minimo gli ingombri.

Robustezza, precisione e durata rendono i cuscinetti a rulli incrociati una scelta affidabile per le industrie che richiedono performance elevate in spazi ridotti, riducendo al minimo manutenzione e giochi operativi.

Scarica il catalogo Cuscinetti THK

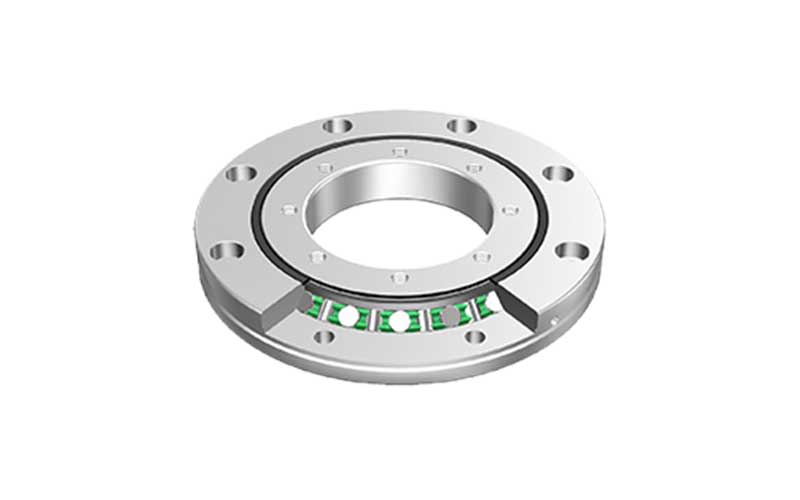

Serie RU

Il modello RU con anello interno/esterno integrato può essere utilizzato sia per la rotazione dell’anello interno che per quella dell’anello esterno.

Poiché gli anelli sono provvisti di fori di montaggio, questo tipo non necessità di alloggiamento e relativa flangia di bloccaggio. Inoltre, grazie alla struttura integrata degli anelli interno ed esterno, il montaggio è semplificato ed ha un’influenza minimizzata sulle prestazioni del cuscinetto, garantendo così precisione di rotazione e coppia resistente stabili.

Questo tipo di cuscinetto può essere utilizzato sia con rotazione dell’anello interno che dell’anello esterno.

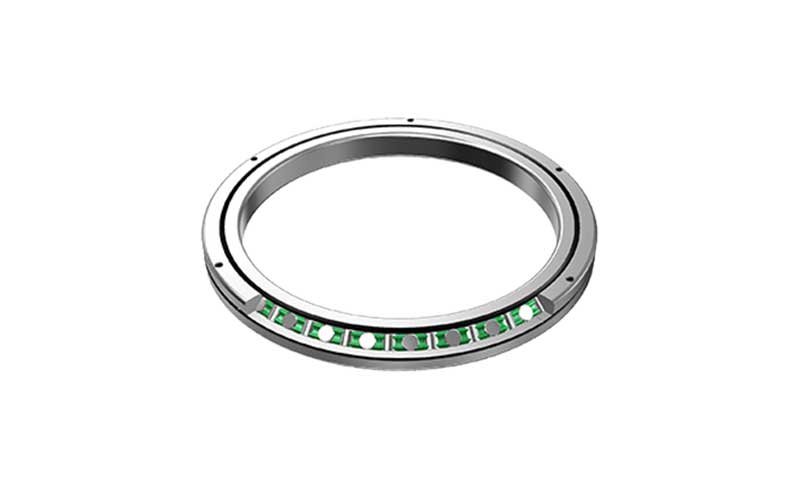

Serie RB

Il cuscinetto a rulli modello RB è realizzato con anello esterno composto ed anello interno in pezzo unico. Di conseguenza è adatto ad applicazioni che richiedono elevata precisione di rotazione dell’anello interno.

Una delle più frequenti applicazioni è in tavole rotanti di macchine utensili.

Ideale per le aree in cui occorre disporre di un anello interno per ottenere una precisione di rotazione elevata.

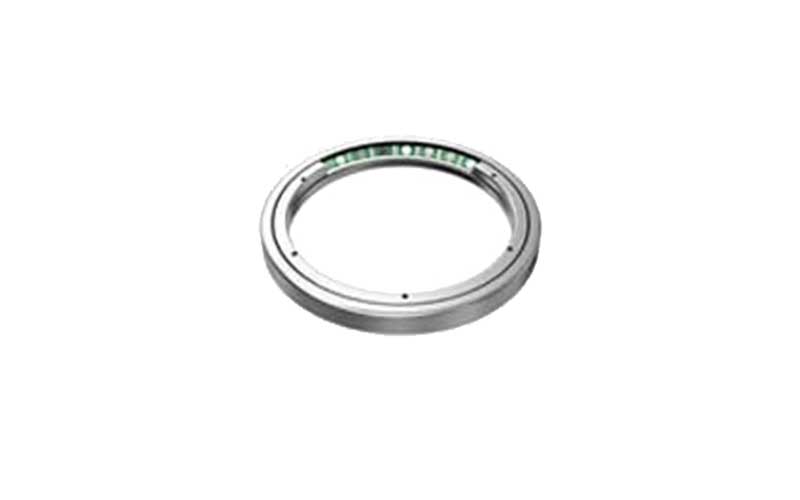

Serie RE

Il modello RE è realizzato con anello interno composto ed anello esterno in pezzo unico.

Il cuscinetto a rulli tipo RE presenta le stesse principali dimensioni del tipo RB ed è adatto ad applicazioni che richiedono elevata precisione di rotazione dell’anello esterno.

Ideale per le costruzioni ove occorre disporre di un anello esterno per ottenere una precisione di rotazione elevata.

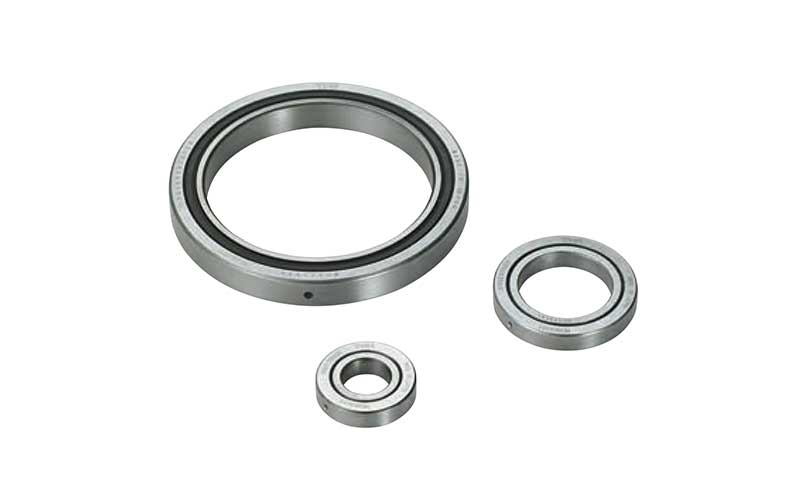

Serie RAU

Il modello RAU micro-size, con diametro interno di 10 mm e diametro esterno di 21 mm, realizza un movimento rotatorio in un pacchetto compatto.

E’ più compatto di un normale cuscinetto a sfere a contatto obliquo e il fermo distanziatore consente movimenti fluidi e un’elevata precisione di rotazione.

Nella RAU, i rulli viaggiano sul terreno delle piste a forma di V negli anelli interno ed esterno. I rulli alternati sono disposti ortogonalmente in modo tale che un cuscinetto possa sostenere carichi e momenti in qualsiasi direzione. Inoltre, grazie alla struttura integrata, il cuscinetto RAU può essere utilizzato per la rotazione dell’anello interno o esterno.
